Plasteurop Cleanroom System:
CHARAKTERYSTYKA SYSTEMU

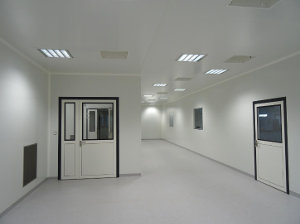

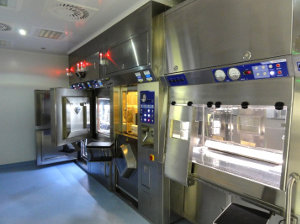

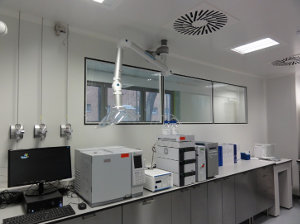

PLASTEUROP to kompletne rozwiązanie dla pomieszczeń czystych w przemysle farmaceutycznym, elektronicznym, spożyczym, laboratoriach i w szpitalnych salach operacyjnych. System opiera się na wieloletniej analizie potrzeb klientów i stałym udoskonalaniu oferowanych produktów. Najważniejsze cechy systemu Plasteurop to:
- Modułowość i kompatybilość, odwracalność symetryczna
- Mozliwość wyboru powłok i wypełnień paneli oraz systemów połączeń
- Szczelność i odporność na agresywne otoczenie i czyszczenie,
- Kompletność i elastyczność
- Wysoka jakość wykończenia wszystkich elementów i akcesoriów
SYSTEM PLASTEUROP POSIADA NASTĘPUJĄCE DEKLARACJE I ATESTY:
- Oznakowanie CE i deklarację zgodności z normą europejską PN-EN 14509:2010 – bezwzględnie obowiązujące
- Higieniczną wielowarstwową powłokę higieniczną paneli, umożliwiającą wielkokrotne mycie i sanityzację pomieszczeń; dodatkowo może zostać zastosowana powłoka w PVDF lub PET
- Sufity przechodnie, tzw. walkable (możliwe przejściowe obciążenie do 150 kg) z gwarancją i obliczeniami warunków przechodniości
- Atest higieniczny PZH na system zabudowy pomieszczeń czystych, w tym ścian, sufitów, przeszkleń, drzwi, silikonu, etc.
- Atesty reakcji na ogień NRO (np. A2 s1 d0 i odporności na ogień – od EI15 do REI120
- Pozytywny raport z badania systemu dla zastosowań w pomieszczeniach czystych klas ISO3 – ISO8 i sterylnych D, C, B i A
- Atest PZH dla zastosowań w przemyśle farmaceutycznym, spożywczym, elektronicznym oraz w laboratoriach i salach operacyjnych

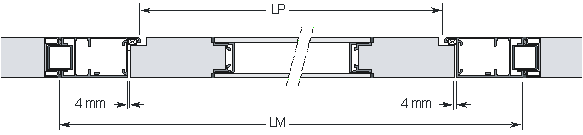

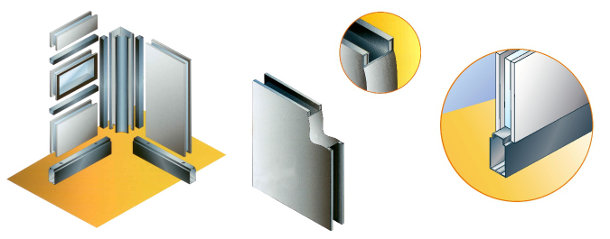

Podstawą systemu są panele, produkowane - w zależnosci od potrzeb klienta – z różnych materiałów i w kilku wersjach wykończeniowych.
WYMIARY
Szerokość : 1200, 800, 400 mm lub niestandardowa
Wysokość: do 6000 mm (możliwość pionowego nakładania paneli).
Grubość : 50 mm.
WŁAŚCIWOŚCI PANELI
Rodzaj izolacji | Gęstość kg/m3 | Lambda W/m2 x oC | Klasa ogniowa | Ciężar kg/m2 |
Poliuretan | 40 | 0,023 | B-s2, d0 (M1) | 12,9 |
Plaster miodu Alu | 20 | 0,046 | A2-s1, d0 (M0) | 11,9 |
Wełna mineralna | 130 | 0,041 | A2-s1, d0 (M0) | 17,1 |
Rodzaj izolacji | Gęstość kg/m3 | Lambda W/m2 x oC |
Poliuretan | 40 | 0,023 |
Plaster miodu Alu | 20 | 0,046 |
Wełna mineralna | 130 | 0,041 |
Rodzaj izolacji | Klasa ogniowa | Ciężar kg/m2 |
Poliuretan | B-s2, d0 (M1) | 12,9 |
Plaster miodu Alu | A2-s1, d0 (M0) | 11,9 |
Wełna mineralna | A2-s1, d0 (M0) | 17,1 |
PARAMETRY
Blacha ze stali ocynkowanej
- 225g/m2 obustronnie cynkowana, grubość 0,6mm według normy NF EN10-147.
- Strona licowa i wewnętrzna malowana farbą podkładową o grubości 5 do 8 mikronów.
- Kolor: standardowo - biały Ral 9010, możliwe inne kolory.
- Połysk: 30%.
- Folia zabezpieczająca: folia przezroczysta gr. 80 do 120 mikronów.
- Wykończenie lakierem poliestrowym 25 mikronów wstępnie polakierowanym według normy NF P34301.
Odporność powłoki na środki chemiczne jest uzależniona od różnych czynników: temperatura, stężenie, czas kontaktu, etc.
Panele mogą być montowane do podłóg w różny sposób, w zależności od rodzaju podłogi.
Montaż do podłogi z PCV na stopie aluminiowej
Montaż do podłogi żywicznej na stopie aluminiowej
Montaż bezpośrednio do podłogi wykończenie profilem aluminiowym
Drzwi i okna
Przekrój poprzeczny zamontowanych drzwi
Przekrój poprzeczny zamontowanego pakietu szybowego
DRZWI UCHYLNE
Charakterystyka drzwi
- blokowa ościeżnica 3-stronna
- ościeżnica aluminiowa grubości 50 mm, spawana i lakierowana proszkowo na kolor biały RAL9010
- Skrzydło aluminiowe grubości 50 mm
- skręcane i sklejane systemowe profile aluminiowe, lakierowane proszkowo na kolor biały RAL9010
- Okno ze szkła bezpiecznego hartowanego - w górnej lub w obu częściach skrzydła
- Maskownica z lakierowanej blachy aluminiowej w dolnej części skrzydła
- Dolna uszczelka listwowa, opadająca i uszczelniająca drzwi po zamknięciu
Okucia
- 2 lub 3 zawiasy Dr. Hahn, regulowane 3D w zależności od wysokości.
- zamek z wkładką bębenkową produkcji EcoSchulte
- klamka ze stali nierdzewnej, bezpieczna, produkcji EcoSchulte
- szyld higieniczny ze stali nierdzewnej, łatwy do utrzymania w czystości
- uszczelka profilowa z 3 stron ościeżnicy, zwiększająca szczelność i izolacyjność drzwi
- automatyczna uszczelniająca listwa na spodzie skrzydła, minimalizująca przepływ powietrza
Opcje
- ościeżnica według koloru z katalogu RAL
- maskownica (kwatera) według koloru z katalogu RAL
- podwójne szklenie, górnej i dolnej kwatery
- samozamykacz drzwi z prowadnicą siła 1do 6
- dźwignia antypaniczna
- system blokady krzyżowej (interlocking)
Standardowe wymiary użytkowe w mm:
Szerokość pojedynczych drzwi : 710 – 810 - 910 - 1010 - 1110
Szerokość podwójnych drzwi : 1410 - 1610 - 1810 - 2010
Wysokość : 2050 - 2250 – 2550
Szerokość z ościeżnicą: L+160 mm, wysokość z ościeżnicą H+80 mm,
możliwe wymiary niestandardowe
W skład systemu PLASTEUROP wchodzą również nastepujące elementy:

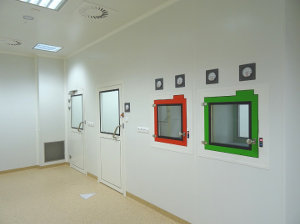

- Dwustronnie zlicowane ze ścianami lub drzwiami pakiety szybowe ze szkła bezpiecznego, z mozliwością instalacji szyb odbłyskowych, filtrów przeciw UV oraz żaluzji wewnętrznych
- System sufitów podwieszanych modułowych lub pełnych, z wypełnieniem z wełny mineralnej, typu walk-on
- System profili maskujących i wyobleń aluminium lub PCV
- Drzwi przesuwne do pomieszczeń czystych
- Kanały instalacyjne szerokości paneli, dla instalacji elektrycznych i rurowych
- Oprawy oświetleniowe dla pomieszczeń czystych, zlicowane z różnymi typami sufitów, obsługiwane od dołu lub od góry
- Podłogi z PCV o rónych właściwościach mechancznych, antystatycznych i odporności na związki chemiczne
- Panele techniczne i panele demontowalne
- Okna podawcze z różnymi opcjami wyposażenia
- Systemy blokad krzyżowych dla sluz osobowych, kontrolujące 2, 3 lub 4 drzwi
- Wyposażenie pomieszczeń czystych – na indywidualne życzenie klienta
KLUCZOWE DANE LICZBOWE
Stan zatrudnienia: | 85 pracowników etatowych |
Powierzchnia Produkcyjna Zakładu: | 16 000 m2 |
Salon wystawowy: | 150 m2 |
Zdolności produkcyjne dot. paneli
Panele wtryskowe: | 500 000 m/rok |
Panele sklejane: | 200 000 m/rok |
Panele poliestrowe: | 120 000 m/rok |
Zdolności produkcyjne dot. drzwi: | 5 000/rok |
